Product name: | Heavy Duty 100KG Payload weight Hydraulic Telescopic Mast Radar Antenna Tripod Telescopic Mast | Mast full height: | 9m |
---|---|---|---|
Mast retracted height: | 2.4m | Number of Sections: | 6 sections |
Load Capacity: | 100KG | Hydraulic Operating Pressure: | 180 bar |
Base tube size: | 160*160mm | Top tube size: | 60*60mm |
Power Supply: | DC24V | Lifting control: | Wired Remote Control |

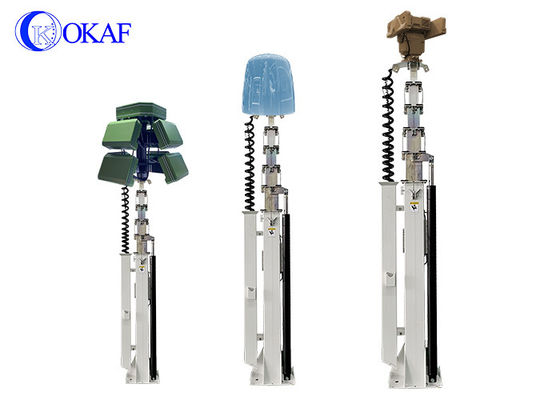

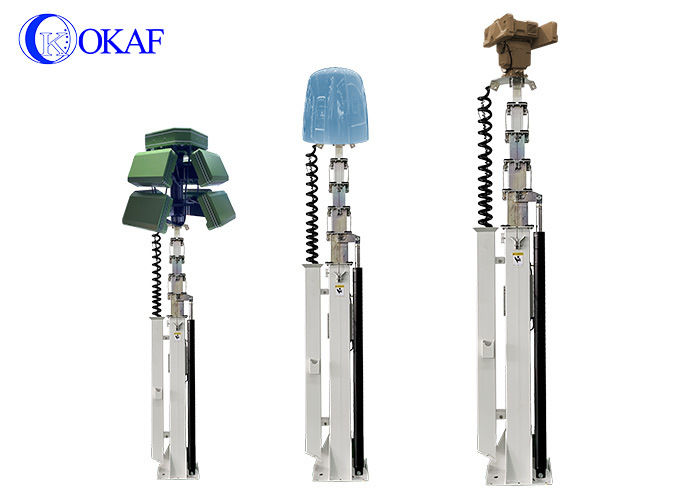

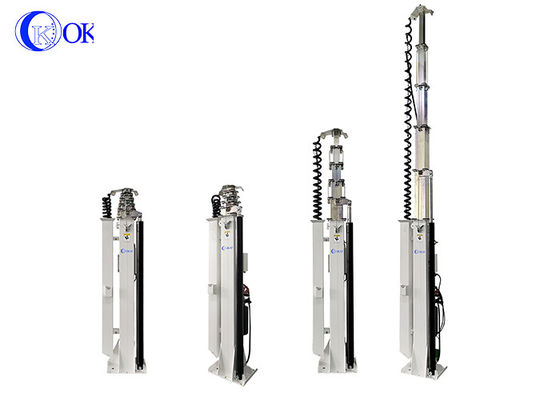

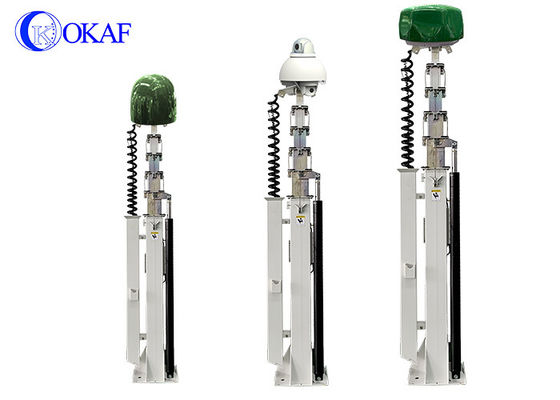

Mastro telescópico hidráulico de 100KG de carga útil, tripé para antena de radar
Mastro telescópico hidráulicoé um tipo de sistema de elevação que utiliza energia hidráulica para estender e retrair uma série de seções encaixadas para atingir a altura desejada. Estes mastros são frequentemente utilizados em aplicações que exigem a elevação temporária de equipamentos, como antenas, câmeras, sistemas de iluminação ou sensores, especialmente em indústrias como telecomunicações, segurança e resposta a emergências.
Princípio de Funcionamento:
Pressurização do Fluido Hidráulico:
O sistema começa quando a bomba hidráulica é ativada. A bomba pressuriza o fluido hidráulico (geralmente óleo) e o envia para os cilindros hidráulicos. À medida que o fluido entra no cilindro, ele empurra o pistão para dentro. A força hidráulica aplicada ao pistão é o que permite que o mastro se estenda.
Extensão do Mastro:
A pressão hidráulica força a primeira seção, a mais interna do mastro, a se estender para fora. A força é transferida através de cada seção encaixada, empurrando-as para fora em sequência. À medida que o fluido continua a ser bombeado, mais seções do mastro são estendidas. O mastro se estende progressivamente, com cada seção deslizando para dentro da seguinte. O pistão dentro do cilindro hidráulico ajuda a empurrar as seções do mastro para fora, permitindo que o mastro atinja a altura desejada.
Mecanismo de Travamento:
A maioria dos mastros telescópicos hidráulicos inclui um sistema de travamento para fixar o mastro a uma altura fixa. Isso pode ser feito por meio de travas mecânicas, como pinos ou catracas, que se engatam automaticamente à medida que o mastro é estendido. Em alguns sistemas, a pressão dentro do cilindro hidráulico é mantida, mantendo o mastro no lugar sem a necessidade de mecanismos de travamento adicionais.
Retração do Mastro:
Para retrair o mastro, o processo é invertido. A válvula de controle é ajustada para permitir que o fluido hidráulico flua de volta para o reservatório.
Isso reduz a pressão dentro do cilindro, e as seções do mastro são puxadas para dentro devido à gravidade ou à ação de uma mola interna ou mecanismo manual. À medida que as seções se retraem, elas deslizam de volta para as seções anteriores, reduzindo a altura total do mastro.
Controle:
Todo o processo de extensão ou retração pode ser controlado por um operador usando um sistema de controle remoto com fio.
Vantagens dos Mastros Telescópicos Hidráulicos:
Operação Suave:O sistema hidráulico fornece uma extensão e retração suaves e controladas, o que é importante para equipamentos sensíveis montados no mastro (por exemplo, antenas ou câmeras).
Alta Capacidade de Carga:Os sistemas hidráulicos são capazes de lidar com cargas pesadas, tornando-os adequados para levantar equipamentos substanciais.
Altura Ajustável:O mastro pode ser ajustado para diferentes alturas facilmente, tornando-o versátil para diferentes aplicações.
Estabilidade:Uma vez estendido, o mastro hidráulico permanece estável e pode suportar equipamentos sem risco significativo de colapso, pois a pressão hidráulica trava as seções no lugar.
Aplicações
Os mastros telescópicos hidráulicos podem ser usados em uma variedade de setores, como:
Telecomunicações:Para a instalação e manutenção de antenas e dispositivos de comunicação.
Segurança:Usado em sistemas de vigilância móvel para implantação temporária ou móvel de câmeras e iluminação.
Operações de Emergência e Resgate:Oferecendo uma solução rápida e confiável para elevar sistemas de comunicação ou iluminação em cenários de emergência.
Monitoramento Ambiental:Útil na implantação de sensores ou câmeras em áreas de difícil acesso para tarefas de monitoramento ambiental.
Dados técnicos
Modelo | OK-HY09SJ-SQ |
Altura total | 9 m |
Altura retraída | 2.4 m |
Número de seções | 6 |
Capacidade de carga | 100 KG |
Pressão operacional hidráulica | 180 bar |
Velocidade de extensão | 4 minutos para extensão total |
Velocidade de retração | 4 minutos para retração total |
Tamanho do tubo da base | 160*160mm |
Tamanho do quinto tubo | 140*140mm |
Tamanho do quarto tubo | 120*120mm |
Tamanho do terceiro tubo | 100*100mm |
Tamanho do segundo tubo | 80*80mm |
Tamanho do tubo superior | 60*60mm |
Material | Aço |
Fonte de alimentação | 24V DC |
Controle | Controle Remoto com Fio |
Peso | 110 KG |
Resistência ao vento | 72km/h |
Classificação IP | IP65 (à prova de intempéries, à prova de poeira) |
Faixa de temperatura de operação | -20°C a 60°C |
